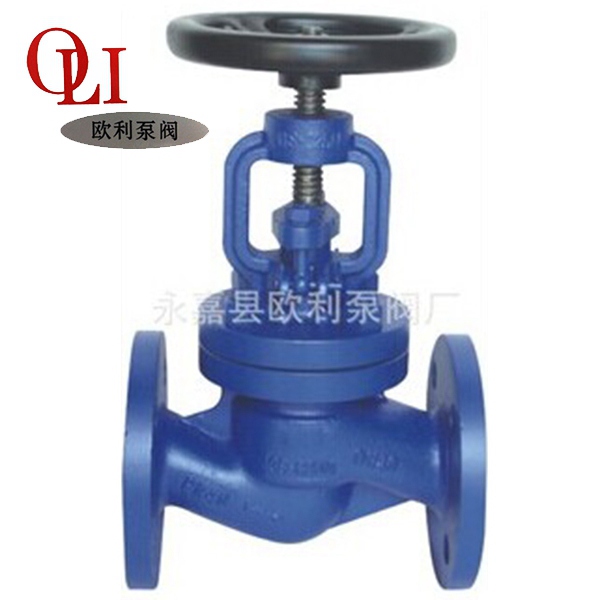

德標截止閥主要外形尺寸
| 壓力等級 | 常溫試驗壓力 （MPa) | ||||
殼體 | 密封 | 波紋管封 | 低氣壓封 | ||
公稱壓力 | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | |
適用溫度 | -29~425℃ | ||||
適用介質 | 水. 蒸汽. 熱油. 油品等 | ||||
型號 | BQJ41H(Y) WJ41H(F) | |||||||||||||||
壓力級 | PN16.25.40 | |||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
H | 205 | 210 | 220 | 235 | 235 | 240 | 270 | 295 | 350 | 380 | 430 | 670 | 720 | 630 | 680 | 780 |
W | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 | 550 |
重量（Kg) | 4.5 | 5 | 6 | 8 | 10.5 | 13.5 | 21 | 25 | 37.5 | 60 | 78 | 178 | 270 | 450 | 570 | 750 |
注：
1、對口徑≥DN200以上系列的 截止閥7，應用于 高壓力條件時應使用平衡閥芯。
2、當應用與 水.油及氣體系統溫度≤250時建議使用軟閥座（特氟龍）來確保無泄漏。
德標截止閥主要零部件材質
序號 | 名稱 | 材質 |
1 | 閥體 | GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301 |
2 | 閥瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L |
3 | 軸銷 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L |
4 | 波紋管組件 | 雙層波紋管（產地：沈陽）1CrNi9Ti.304. 316 |
5 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L |
6 | 閥蓋 | GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301 |
7 | 填料 | 柔性石墨 |
8 | 填料壓蓋 | GS-C25 1.7363 1.4308 1.4408 1.4306 1.4301 |
9 | 定位片 | 25 . 45 .304 .316 |
10 | 閥桿螺母 | 銅合金ZQA19-4 |
11 | 手輪 | GS-C25 WCB.QT40-18 |
12 | 雙頭螺栓 | ASTM A193-B7 .A193-B8.A193-B8M |
13 | 六角螺母 | ASTM A194-2H. A194-8. A194-8M |
14 | 墊片 | 柔性石墨+不銹鋼 |
